| 名 称：PSG罐用喷射式混合器
工作原理：从罐用喷射式混合器喷嘴中喷出的液流以其高速在其周围形成局部
低压，从罐中吸附并带动一股液流，使其加速，共同进入混合段，物料被充分
混合后仍以较高速度出混合器，再次在出口处形成局部低压，卷吸大量罐内物
料，从而达到一种宏观的混合。
特 点：
1)混合和翻转液体的新型混合设备 2)结构可靠、无须保养、无泄露
3)一个或多个罐用喷射式混合器合理组合，能使大容量罐中物料宏观上达到均
匀混合
4)它能直接进行不同压力流体的混合；
5)能使压力较低流体的压力有所提高
应 用：容器、储罐和中和池，完成如成品油调合、酸碱中和，防沉降、防自
聚等工艺过程 |
螺纹连接的罐用喷射式混合器
| 尺寸 | SG-1-R | SG-2-R | SG-3-R | SG-4-R | SG-5-R | SG-6-R | SG-7-R |
| d | Rc3/4 | Rc1 | Rc1 1/2 | Rc1 1/2 | Rc2 | Rc3 | Rc4 |
| L | 170 | 220 | 265 | 345 | 400 | 520 | 610 |
| h | 20 | 24 | 24 | 24 | 30 | 33 | 40 |
| D | 52/50 | 60/60 | 75/70 | 85/80 | 100/90 | 125/120 | 160/150 |
注：表中尺寸为材质不锈钢或塑料混合器。
法兰连接的罐用喷射式混合器
| 尺寸 | SG-1-F | SG-2-F | SG-3-F | SG-4-F | SG-5-F | SG-6-F | SG-7-F |
| d | 20 | 25 | 40 | 40 | 50 | 80 | 100 |
| L | 205/170 | 255/220 | 300/265 | 380/345 | 440/400 | 570/520 | 660/610 |
| D | 52/50 | 60/60 | 75/70 | 85/80 | 100/90 | 125/120 | 160/150 |
注：表中尺寸为材质不锈钢或塑料混合器

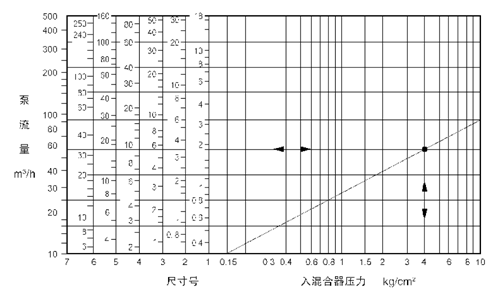

产品选型：
特殊说明：
可根据要求，代为选型、设计，请与技术部联系。
